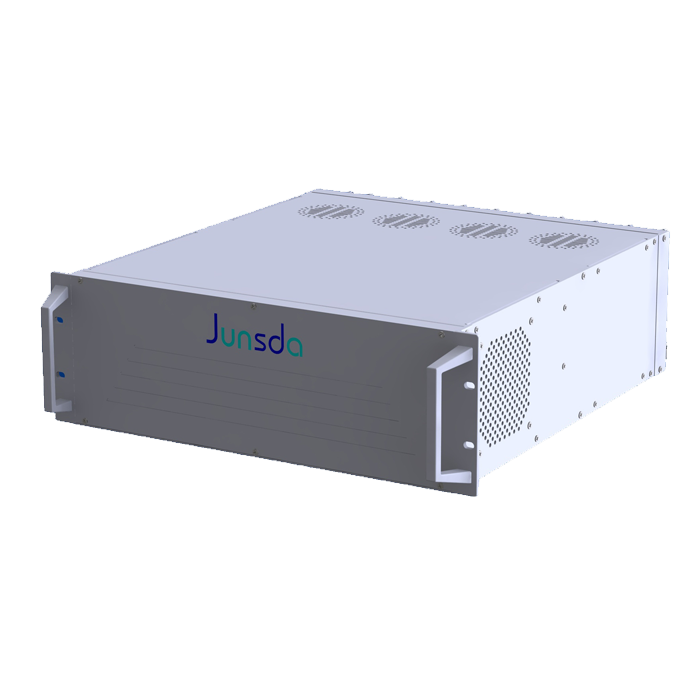

從2006年公司研發業內第一臺嵌入式數字矩陣到今，已經對軟硬件進行了多次升級。嵌入式高清數字矩陣單機解碼高達36路1080P/81路720P，通過ONVIF協議接入上百家高清攝像機/高清高速球，集視頻解碼、矩陣切換、球機控制、報警聯動等功能于一體的專業級設備?；贚INUX平臺的設計穩定可靠，刀片式結構升縮性非常好，集HDMI、VGA、BNC三種接口于一體，可以適應各種不同的電視墻。通過觸控操作平臺進行統一的操作與控制，有著工業化的專業與嚴謹，卻也有著手機及平板電腦的用戶體驗。
功能特性
采用單卡實現4路1080P，9路720P，16路960H，24路D1的解碼。通過HDMI/VGA/BNC對視頻進行輸出，其中HDMI輸出高達1920*1080分辨率?？蓪崿F1/4/9/16畫面的對應顯示。整機最多高達36路1080P，81路720P的超級解碼能力。
單卡實現4路報警輸入，2路報警輸出，2路485輸入及2路本地USB的操作功能。以便在監控室進行對應的報警聯動及其它第三方設備的接入。單機最多實現36路報警輸入，及18路報警輸出，如果還需擴充，則外置網絡報警主機來實現。
通過ONVIF協議，可混合接入三星、索尼、松下、?？?、大華、宙視達等各個廠家高清、標清球機或是槍機。單卡實現至少24路以上1080P，32路以上720P。整機最多實現432路1080P，576路720P網絡視頻的輸入，可多機無縫級聯。
不僅單卡內可以實現任何一路輸入，到任何一路輸出的群組、同步、程序、定時、報警聯動等自動切換或是手動切換，而且可以在多卡之間及多機之間實現無縫的互切。
整機最多插入9張卡，可混合插入解碼、編碼、球機控制及報警等板卡。每卡可選采用兩個全千兆口，一個用于從外部接入IPC信號，一個用于內部多卡或是多機之間的互切，充分保證網絡負載是均勻的。
通過TOP觸控操作平臺,融入多點觸控及基于攝像頭的手勢,多級地圖,網絡實時拓樸結構等最新技術元素,讓操作人員隨心所欲，對高清嵌入式數字矩陣進行操作與控制。整個矩陣的配置流程化，簡易化，通過一鍵設置等向導，讓復雜的高清監控系統簡單化。
全鋁機箱，不僅利于散熱，拉絲氧化的面板也比較美觀。從上邊進風，從兩側出風的設計，讓各板能均勻的散熱，保持空氣的對流。接插件采用標準的歐式連接器，板的尺寸設計，及板上的扳手設計，上下導軌的設計，利于插拔。
技術參數
|
型號 |
JSD8F216V36(9*4) |
JSD8F432V72(18*4) |
|
HDMI輸出 |
9個 |
18個 |
|
VGA輸出 |
9個 |
18個 |
|
畫面分割數 |
1/4/9/16 |
|
|
輸出分辨率 |
1920*1080@ 60/50HZ，1280*720@50/60HZ |
|
|
輸入路數 |
216路1080P/288路720P |
432路1080P/576路720P |
|
操作系統 |
圖形操作系統、嵌入式Linux |
|
|
視頻管理 |
矩陣切換管理視頻功能 |
|
|
管理配置 |
開機自動運行，后臺軟件遠程統一配置管理 |
|
|
遠程切換 |
遠程群組切換、同步切換、程序切換，支持8個分控點電視墻進行同步切換， 1000路以上視頻，并同時進行云鏡等控制 |
|
|
切換模式 |
256組群組切換,1024組同步切換,2048組程序切換,4096路以上報警聯動切換 |
|
|
云鏡控制 |
遠程高速球及云鏡控制，如：光圈，變焦，預置位設置等功能 |
|
|
主控副控 |
主控與副控功能不受地理條件的限制，可以遠程網絡執行主控與副控權限 |
|
|
視頻轉發 |
主控授權可達8個分控點，每個分控可同時查看訪問權限內的任意一路或多路視頻 |
|
|
錄像回放 |
可遠程回放到電視墻 |
|
|
檢索方式 |
按錄像通道、時間進行自由檢索 |
|
|
字符疊加 |
可同時進行時間、日期、攝像機標題、運行狀態、圖形、圖像等字符疊加，按錄像通道、時間進行自由檢索疊加字符長度為256個漢字 |
|
|
攝像機編號 |
全部攝像機統一編號識別，或矩陣號加攝像機號來編碼識別 |
|
|
報警輸入 |
全網絡統一編號與聯動切換?？赏ㄟ^網絡接入110等異構系統中，兼容多廠家報警主機 |
|
|
報警輸出 |
全網絡統一編號與聯動報警輸出?？赏ㄟ^網絡接入110等異構系統中 |
|
|
報警聯動 |
全網報警輸入輸出統一編號，統一聯動，聯動形式多樣化，如：移動偵測聯動，同步切換聯動，電子地圖聯動等 |
|
|
級聯實現 |
多種異構系統的互聯。前端可以局部集中后再向上級聯，多個矩陣的級聯可以連續統一編號，實現全網交叉切換，實現無縫拼接切換 |
|
|
網絡接口 |
RJ45 1000M以太網接口，TCP/IP |
|
|
操控方式 |
矩陣專業控制鍵盤、觸控操作平臺 |
|
|
協議 |
支持GB28181，ONVIF，RTP,RTSP,SDK等方式接入 |
|
|
封裝格式 |
支持PS、RTP、TS、ES等主流的封裝格式 |
|
|
網絡接口 |
RJ45 1000M以太網接口，TCP/IP協議 |
|
|
USB接口 |
1-18個USB接口 |
|
|
工作溫度 |
0℃~50℃ |
|
|
工作濕度 |
<90%（無凝結） |
|
|
電源功率 |
雙300W電源 |
雙500W電源 |
|
尺 寸 |
3U：560*430*134(mm) |
6U：660*430*271(mm) |
|
重 量 |
14.5KG |
25KG |
